BIENVENIDOS

Este blog se realizo para representar las tareas de la materia de mantenimiento y ensamble.



Espero y les guste!!!

Videos

Tipos de gabinete

Se maneja en muchos sitios Web e incluso libros, que el tipo de gabinete es de acuerdo al tamaño de la tarjeta principal (Motherboard) que va a insertarse, sin embargo una tarjeta de cierto tamaño se puede adaptar correctamente a gabinetes de varias formas por lo tanto no es una forma estándar de clasificarlos, así que se considera que el modo eficaz es acorde a la forma y al uso:

GABINETE MINITORRE

·                      Esta diseñado para colocarse "de pie" sobre una superficie firme.

·         Tiene las posibilidades de expandir sus funciones con unidades ópticas, lectoras de memorias digitales, discos duros y disqueteras adicionales.

·         No esta diseñado para colocar un monitor CRT sobre sus costados, por lo que debe de colocarse de manera independiente.

·         Los gabinetes actuales tienen una entrada de aire lateral, que conduce directamente el aire hasta el microprocesador.

·         Regularmente ocupa más espacio, ya que se coloca encima del escritorio, esto porque en el suelo no debe de colocarse.

·         Permite colocar varios ventiladores internos, permitiendo que los dispositivos no se sobrecalienten y pierdan vida útil.

Actualmente tienen integrados puertos frontales para evitar colocar dispositivos de uso frecuente en los puertos traseros (puertos USB, puertos FireWire, Jack 3.5" para audífonos, entre otros).

GABINETE SOBREMESA

Es una estructura metálica (chasis) rectangular, diseñada para ser colocada de manera horizontal; se encuentra protegida por cubiertas de plástico, fibra de vidrio ó lámina, y tiene la función de permitir el montaje los diversos dispositivos para que funcione el equipo de cómputo (la tarjeta principal (Motherboard), los discos duros, las unidades ópticas (CD/DVD/Blu Ray Disc), las disqueteras internas, lectoras internas de memorias digitales, la fuente de poder, ventiladores, etc.). Integran la mayoría una fuente de alimentación para distribuir la electricidad entre los diversos dispositivos internos.

Actualmente estos gabinetes no son muy comerciales debido a las restricciones de espacio interno que tienen, en su lugar los gabinetes mino torre han tenido un mayor auge.

GABINETE INTEGRADO ALA PANTALLA

     Se trata de una extensión de espacio en la estructura de un monitor CRT ó de una pantalla LCD, en la cuál se alojan los diversos dispositivos para que funcione el equipo de cómputo (la tarjeta principal ("Motherboard"), el disco duro, la unidad óptica, la fuente de poder, ventiladores internos, etc.). Es un diseño que ahorra mucho espacio, pero hace uso de tecnología similar a la de las computadoras portátiles por lo que el precio es elevado.

Actualmente estos gabinetes integrados compiten en el mercado contra los gabinetes minitorre.

CARACTERISTICAS

·         La pantalla y el gabinete se encuentran compartiendo el mismo chasis y cubiertas.

·         Este tipo de gabinetes se comenzó a popularizar en computadoras Macitosh® de la firma Apple®, que en ese entonces contaban con monitores CRT y el resto de la computadora integrada, actualmente las iMac® utilizan pantallas LCD.

·         El gran inconveniente es que si llega a fallar la pantalla ó la computadora, se deshabilitan los dos sistemas y no es posible usar ninguno de ellos.

·         Esta diseñado para colocarse "de pie" sobre una superficie firme y el espacio que ocupa es mínimo debido a las reducidas dimensiones con que cuenta.

·         No tiene las posibilidades de expandir sus funciones con unidades ópticas, lectoras de memorias digitales ó discos duros extras.

·         Tiene la ventaja de tener cierta portabilidad debido a su diseño, ya que es mas seguro su traslado de un lugar a otro e incluso menor peso.

·         Tiene integrados puertos frontales para evitar colocar dispositivos de uso frecuente en los puertos traseros (puertos USB, puertos FireWire, y Jack 3.5" para audífonos).

GABINETE TORRE

En informática, la torre (del inglés tower), es una variante de la caja de computadora caracterizada por situarse en vertical. Los primeros modelos evolucionaron de situar la caja de los IBM Personal Computer/AT en soportes de ruedas para liberar el espacio de la mesa. Las primeras versiones situaban las dos bahías de 5,25 en vertical incluyendo una bahía de 3,5 en horizontal (por ejemplo una de las primeras torres AT de Investrónica o los modelos torre de los IBM Personal System/2), pero pronto se repara en que el formato es el más adecuado para albergar arrays de discos duros SCSI dejando espacio para la fuente de alimentación y la placa madre.

Es una estructura metálica (chasis) rectangular, diseñada para ser colocada de manera vertical; se encuentra protegida por cubiertas de plástico, fibra de vidrio ó lámina, y tiene la función de permitir el montaje de los diversos dispositivos para que funcione el equipo de cómputo (la tarjeta principal (Motherboard), los discos duros, las unidades ópticas (CD/DVD/Blu-Ray Disc), las disqueteras internas, lectoras internas de memorias digitales, la fuente de poder, ventiladores, etc.). Se le llama torre porque tiene la forma de un gran edificio, ya que cuenta con una gran cantidad de bahías internas (para disqueteras y discos duros) y bahías externas (para unidades ópticas). Integran una fuente de alimentación de alta potencia para distribuir la electricidad entre los diversos dispositivos internos.

Actualmente se les da el uso de servidores ó duplicadoras

Gabinetes

Es el armazón donde se montan los componentes de hardware que conforman una computadora, es una caja metálica y de plástico (la placa base, el microprocesador, la memoria, disco duro etc.).

El gabinete posee una unidad de fuente eléctrica, que convierte la corriente eléctrica alterna en corriente continua para alimentar todos los componentes.

Así, la fuente de alimentación eléctrica debe tener una potencia adecuada para la cantidad de periféricos que se pretende instalar en el equipo. Mientras más componentes se deseen instalar más potencia será necesaria.

Dentro del gabinete son instaladas las placas, que son grupos de circuitos electrónicos que sirven para comandar la computadora y sus periféricos. Las principales placas ya vienen instaladas cuando se compra la computadora, pero otras pueden ser instaladas, para mejorar la performance, tales como una placa aceleradora de vídeo o una placa de sonido

Dentro del gabinete son colocados:

Fuente
Mainboard (Placa madre)
Procesador
Placa de Vídeo
Placa de Sonido
Placa de Red
Drives internos (Drive de CD, Drive de DVD, Lectores de Memoria)
Memoria
Disco duro (HD)

Procesador

El microprocesador o simplemente procesador, es el circuito integrado más importante, de tal modo, que se le considera el cerebro de una computadora. Está constituido por millones de transistores integrados. Puede definirse como chip, un tipo de componente electrónico en cuyo interior existen miles o en ocasiones millones, según su complejidad, de elementos llamados transistores cuyas interacciones permiten realizar las labores o funciones que tenga encomendado el chip.

Desde el punto de vista funcional, un microprocesador es un circuito integrado que incorpora en su interior una unidad central de proceso (CPU) y todo un conjunto de elementos lógicos que permiten enlazar otros dispositivos como memorias y puertos de entrada y salida (I/O), formando un sistema completo para cumplir con una aplicación específica dentro del mundo real. Para que el sistema pueda realizar su labor debe ejecutar paso a paso un programa que consiste en una secuencia de números binarios o instrucciones, almacenándolas en uno o más elementos de memoria, generalmente externos al mismo. La aplicación más importante de los microprocesadores que cambió totalmente la forma de trabajar, ha sido la computadora personal, ordenador o microcomputadora.
Así mismo, es la parte de la computadora diseñada para llevar a cabo o ejecutar los programas. Éste ejecuta instrucciones que se le dan a la computadora a muy bajo nivel realizando operaciones lógicas simples, como sumar, restar, multiplicar o dividir. Se ubica generalmente en un zócalo específico en la placa o tarjeta madre y dispone para su correcto y estable funcionamiento de un sistema de refrigeración (generalmente de un ventilador montado sobre un disipador de metal termicamente muy conductor).
Lógicamente funciona como la unidad central de procesos (CPU/Central Procesing Unit), que está constituida por registros, la unidad de control y la unidad aritmético-lógica principalmente. En el microprocesador se procesan todas las acciones de la computadora.
Su "velocidad" se determina por la cantidad de operaciones por ciclo que puede realizar y los ciclos por segundo que desarrolla: también denominada frecuencia de reloj. La frecuencia de reloj se mide Hertzios, pero dado su elevado número se utilizan los múltiplos megahertzio o gigahertzio.
Una computadora personal o más avanzada puede estar soportada por uno o varios microprocesadores, y un microprocesador puede soportar una o varias terminales (redes). Un núcleo suele referirse a una porción del procesador que realiza todas las actividades de una CPU real.
La tendencia de los últimos años ha sido la de integrar múltiples núcleos dentro de un mismo encapsulado, además de componentes como memorias caché, controladoras de memoria e incluso unidades de procesamiento gráfico; elementos que anteriormente estaban montados sobre la placa base como dispositivos individuales.

Normas de seguridad

Limpieza Física y normas de seguridad de equipo de computo
Uno de los aspectos más importantes en el mantenimiento de una PC es la limpieza física interior. Este factor no es tan importante en las computadoras portátiles (laptops), cuyo interior está más aislado y protegido. Sin embargo en el interior de las computadoras de mesa, clones o de marca, se acumula suciedad de diversos orígenes, y los conectores interiores tienden a oxidarse o a disminuir su conectividad por factores mecánicos.

Incluí también algunos aspectos relacionados con la batería interior que alimenta la memoria CMOS y el reloj de la tarjeta madre, así como del teclado.

El grado de suciedad acumulado en una PC depende fundamentalmente del ambiente donde se encuentra instalada. Los principales orígenes de la suciedad interior son los siguientes:

- Polvo ambiental
- Huevos y deposiciones de origen animal
- Corrosión de componentes internos
- Oxígeno del aire, que inevitablemente genera procesos de oxidación

El polvo ambiental puede producir niveles notables de suciedad en entornos abiertos. Si además de polvoriento el entorno es húmedo, la suciedad acumulada puede provocar una conducción espúrea de señales eléctricas o electromagnéticas. También puede ocasionar atascamiento, degradación de velocidad o ruido de los componentes móviles (ventiladores).

El interior de una PC es un albergue ideal para cucarachas, pequeños roedores, y diversos tipos de insectos. Una PC cuenta generalmente con infinidad de aberturas por

donde estos entes penetran, generalmente en horas de la noche, eligiendo en ocasiones a la PC como morada, procreando en su interior. Los huevos de cucarachas, por ejemplo, se adhieren a la superficie donde se depositan y en ocasiones provocan reacciones químicas que pueden dañar componentes o venas de circuito impreso.

Mantenimiento ala fuente de poder

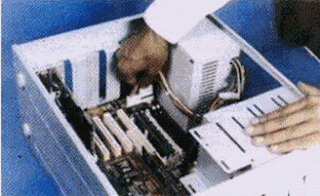

Antes de proceder con el mantenimiento de la fuente de poder, se deben desconectar todos los cables de alimentación que se estén utilizando, Lo primero que se debe desconectar son los cables que van a la tarjeta principal recuerde los cuidados en su conexión).

Desconectando la fuente de poder

Luego se desconectan todos los periféricos. Los conectares utilizados pura el disco duro, la unidad de respaldo en cinta (tape backup), si la hay, la unidad de CD-ROM y la unidad de disco flexible, no tienen un orden especifico en su conexión, cualquiera de los cables puede ir a cualquiera de estas unidades.

Tipos de conectores de la fuente

Una de las partes en donde se acumula más polvo es el ventilador de la fuente de poder. Para eliminarlo, se puede utilizar el soplador o blower sin tener que destapar la unidad. Utilice un destornillador, Para evitar que el ventilador gire creando voltajes dañinos.

¡Recuerde que la unidad central debe citar desenergizada o para mayor seguridad, sin los cables de alimentación!

Limpieza de la fuente con soplador o blower

Si no se dispone del soplador, se debe destapar la fuente para limpiarla. Es muy importante no perder ningún tornillo y tener claridad sobre el tiempo de garantía de la fuente, ya que después de decaparla se pierde por la rotura del sello de garantía. Para destapar la unidad se puede apoyar sobre la misma carcasa con el fin de no desconectar el interruptor de potencia de la fuente.

La limpieza inferior se puede hacer con una brocha suave. Después de limpiar la fuente de poder, si hubo necesidad de destaparla, procedemos a taparla y ubicarla en su sitio. Utilice los tomillos que corresponden con el fin de evitar daños en la corcusa.

Limpieza manual de la fuente

Disco duro

Es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o mas platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos.

Componentes de un disco duro. De izquierda a derecha, fila superior: tapa, carcasa, plato, eje; fila inferior: espuma aislante, circuito impreso de control, cabezal de lectura / escritura, actuador e imán, tornillos

Interior de un disco duro; se aprecia la superfície de un plato y el cabezal de lectura/escritura retraído, a la izquierda.

Dentro de un disco duro hay uno o varios platos (entre 2 y 4 normalmente, aunque hay hasta de 6 ó 7 platos), que son discos (de aluminio o cristal) concéntricos y que giran todos a la vez. El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez. En la punta de dichos brazos están las cabezas de lectura/escritura, que gracias al movimiento del cabezal pueden leer tanto zonas interiores como exteriores del disco.

Cada plato posee dos caras, y es necesaria una cabeza de lectura/escritura para cada cara. Si se observa el esquema Cilindro-Cabeza-Sector de más abajo, a primera vista se ven 4 brazos, uno para cada plato. En realidad, cada uno de los brazos es doble, y contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos, aunque por cuestiones comerciales, no siempre se usan todas las caras de los discos y existen discos duros con un número impar de cabezas, o con cabezas deshabilitadas. Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros), debido a una finísima película de aire que se forma entre éstas y los platos cuando éstos giran (algunos discos incluyen un sistema que impide que los cabezales pasen por encima de los platos hasta que alcancen una velocidad de giro que garantice la formación de esta película). Si alguna de las cabezas llega a tocar una superficie de un plato, causaría muchos daños en él, rayándolo gravemente, debido a lo rápido que giran los platos (uno de 7.200 revoluciones por minuto se mueve a 129 km/h en el borde de un disco de 3,5 pulgadas).

El eje del sistema del disco duro depende de la presión del aire dentro del recinto para sostener los cabezales y su correcta altura mientras el disco gira. Un disco duro requiere un cierto rango de presiones de aire para funcionar correctamente. La conexión al entorno exterior y la presión se produce a través de un pequeño agujero en el recinto (cerca de 0,5 mm de diámetro) normalmente con un filtro en su interior (filtro de respiración, ver abajo). Si la presión del aire es demasiado baja, entonces no hay suficiente impulso para el cabezal, que se acerca demasiado al disco, y se da el riesgo de fallos y pérdidas de datos. Son necesarios discos fabricados especialmente para operaciones de gran altitud, sobre 3.000 m. Hay que tener en cuenta que los aviones modernos tienen una cabina presurizada cuya presión interior equivale normalmente a una altitud de 2.600 m como máximo. Por lo tanto los discos duros ordinarios se pueden usar de manera segura en los vuelos. Los discos modernos incluyen sensores de temperatura y se ajustan a las condiciones del entorno. Los agujeros de ventilación se pueden ver en todos los discos (normalmente tienen una pegatina a su lado que advierte al usuario de no cubrir el agujero. El aire dentro del disco operativo está en constante movimiento siendo barrido por la fricción del plato. Este aire pasa a través de un filtro de recirculación interna para quitar cualquier contaminante que se hubiera quedado de su fabricación, alguna partícula o componente químico que de alguna forma hubiera entrado en el recinto, y cualquier partícula generada en una operación normal. Una humedad muy alta durante un periodo largo puede corroer los cabezales y los platos.

Para los cabezales resistentes al magnetismo grandes (GMR) en particular, un incidente minoritario debido a la contaminación (que no se disipa la superficie magnética del disco) llega a dar lugar a un sobrecalentamiento temporal en el cabezal, debido a la fricción con la superficie del disco, y puede hacer que los datos no se puedan leer durante un periodo corto de tiempo hasta que la temperatura del cabezal se estabilice (también conocido como “aspereza térmica”, un problema que en parte puede ser tratado con el filtro electrónico apropiado de la señal de lectura).

Los componentes electrónicos del disco duro controlan el movimiento del accionador y la rotación del disco, y realiza lecturas y escrituras necesitadas por el controlador de disco. El firmware de los discos modernos es capaz de programar lecturas y escrituras de forma eficiente en la superficie de los discos y de reasignar sectores que hayan fallado.

Sistema operativo de red

Un sistema operativo de red (Network Operating System) es un componente software de una computadora que tiene como objetivo coordinar y manejar las actividades de los recursos del ordenador en una red de equipos. Consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red.

Dependiendo del fabricante del sistema operativo de red, tenemos que el software de red para un equipo personal se puede añadir al propio sistema operativo del equipo o integrarse con él. Netware de Novell es el ejemplo más familiar y famoso de sistema operativo de red donde el software de red del equipo cliente se incorpora en el sistema operativo del equipo. El equipo personal necesita ambos sistema operativos para gestionar conjuntamente las funciones de red y las funciones individuales.

Lista de sistemas operativos de red estos sirven para utilizar un sistema basado en competencias

El software del sistema operativo de red se integra en un número importante de sistemas operativos conocidos:

Cada configuración (sistemas operativos de red y de los equipos separados, o sistema operativo combinando las funciones de ambos) tiene sus ventajas e inconvenientes. Por tanto, nuestro trabajo como especialistas en redes es determinar la configuración que mejor se adapte a las necesidades de nuestra red..

Netware

El sistema operativo de red NetWare está formado por aplicaciones de servidor y cliente. La aplicación cliente se diseña para ejecutarse sobre una variedad importante de los sistemas operativos que residen en los clientes. Los usuarios clientes pueden acceder a la aplicación servidor a partir de ordenadores que ejecuten MS-DOS, Microsoft Windows (versiones 3.x, 95 y 98 y Windows NT), OS/2, Apple Talk o UNIX. A menudo, NetWare es la opción que se utiliza como sistema operativo en entornos de múltiples sistemas operativos mezclados.

La versión 3.2 de NetWare es un Sistema Operativo de Red de 32 bits que admite entornos Windows (versiones 3.x, 95 y 98 y Windows NT), UNIX, Mac OS y MS-DOS. Con la versión NetWare 4.11, también denominada IntranetWare, Novell introdujo su nuevo Sistema Operativo de Red, los Servicios de directorios de Novell (NDS). La versión 5, última versión distribuida, se centra en la integración de LAN, WAN, aplicaciones de red, intranets e Internet en una única red global.

Los Servicios de directorios de Novell (NDS) proporcionan servicios de nombre y seguridad, encaminamiento, mensajería, publicación Web y servicios de impresión y de archivos. Mediante la utilización de la arquitectura de directorios X.500, organiza todos los recursos de red, incluyendo usuarios, grupos, impresoras, servidores y volúmenes. NDS también proporciona una entrada única para el usuario, que permite a éste poder entrar en cualquier servidor de la red y tener acceso a todos sus permisos y derechos habituales.

Otros Sistema Operativo de Red proporcionan software de cliente para la interoperabilidad con servidores NetWare. Por ejemplo, Windows NT proporciona Servicios de enlace para NetWare (Gateway Services GSNW). Con este servicio, un servidor Windows NT puede obtener acceso a servicios de archivo e impresión NetWare.

Sistema operativo local

Existen diversas definiciones de lo que es un Sistema Operativo, pero no hay una definición exacta, es decir una que sea estándar; a continuación se presentan algunas:

1.- Se pueden imaginar un Sistema Operativo como los programas, instalados en el software o firmware, que hacen utilizable el hardware. El hardware proporciona la "capacidad bruta de cómputo"; los sistemas operativos ponen dicha capacidad de cómputo al alcance de los usuarios y administran cuidadosamente el hardware para lograr un buen rendimiento.

2.- Los Sistemas Operativos son ante todo administradores de recursos; el principal recurso que administran es el hardware del computador ;además de los procesadores, los medios de almacenamiento, los dispositivos de entrada/salida, los dispositivos de comunicación y los datos.

3.- Un Sistema Operativo es un programa que actúa como intermediario entre el usuario y el hardware del computador y su propósito es proporcionar el entorno en el cual el usuario pueda ejecutar programas. Entonces, el objetivo principal de un Sistema Operativo es, lograr que el sistema de computación se use de manera cómoda, y el objetivo secundario es que el hardware del computador se emplee de manera eficiente. 4.- Un Sistema Operativo es un conjunto de programas que controla la ejecución de programas de aplicación y actúa como una interfaz entre el usuario y el hardware de una computadora, esto es, un Sistema Operativo explota y administra los recursos de hardware de la computadora con el objeto de proporcionar un conjunto de servicios a los usuarios del sistema.

En resumen, se podría decir que los Sistemas Operativos son un conjunto de programas que crean la interfaz del hardware con el usuario, y que tiene dos funciones primordiales, que son:

·         Gestionar el hardware.- Se refiere al hecho de administrar de una forma más eficiente los recursos de la máquina.

·         Facilitar el trabajo al usuario.-Permite una comunicación con los dispositivos de la máquina.

El Sistema Operativo se encuentra almacenado en la memoria secundaria. Primero se carga y ejecuta un pedazo de código que se encuentra en el procesador, el cual carga el BIOS, y este a su vez carga el Sistema Operativo que carga todos los programas de aplicación y software variado.

3. Características de los Sistemas Operativos.

En general, se puede decir que un Sistema Operativo tiene las siguientes características:

·         Conveniencia. Un Sistema Operativo hace más conveniente el uso de una computadora.

·         Eficiencia. Un Sistema Operativo permite que los recursos de la computadora se usen de la manera más eficiente posible.

·         Habilidad para evolucionar. Un Sistema Operativo deberá construirse de manera que permita el desarrollo, prueba o introducción efectiva de nuevas funciones del sistema sin interferir con el servicio.

·         Encargado de administrar el hardware. El Sistema Operativo se encarga de manejar de una mejor manera los recursos de la computadora en cuanto a hardware se refiere, esto es, asignar a cada procesouna parte del procesador para poder compartir los recursos.

·         Relacionar dispositivos (gestionar a través del kernel). El Sistema Operativo se debe encargar de comunicar a los dispositivos periféricos, cuando el usuario así lo requiera.

·         Organizar datos para acceso rápido y seguro.

·         Manejar las comunicaciones en red. El Sistema Operativo permite al usuario manejar con alta facilidad todo lo referente a la instalación y uso de las redes de computadoras.

·         Procesamiento por bytes de flujo a través del bus de datos.

·         Facilitar las entradas y salidas. Un Sistema Operativo debe hacerle fácil al usuario el acceso y manejo de los dispositivos de Entrada/Salida de la computadora.

·         Técnicas de recuperación de errores.

·         Evita que otros usuarios interfieran. El Sistema Operativo evita que los usuarios se bloqueen entre ellos, informándoles si esa aplicación esta siendo ocupada por otro usuario.

·         Generación de estadísticas.

·         Permite que se puedan compartir el hardware y los datos entre los usuarios.

El software de aplicación son programas que se utilizan para diseñar, tal como el procesador de palabras, lenguajes de programación, hojas de cálculo, etc.

El software de base sirve para interactuar el usuario con la máquina, son un conjunto de programas que facilitan el ambiente plataforma, y permite el diseño del mismo.

El Software de base está compuesto por :

·         Cargadores.

·         Compiladores.

·         Ensambladores.

·         Macros.
